Un trazado consiste en uno o más segmentos rectos o curvos que pueden estar abiertos o cerrados. Cuando tiene más de un segmento en un trazado, los segmentos se separan por un punto de control. La posición del punto de control determina la forma de los segmentos adyacentes.
En los segmentos curvos, cada punto de ancla muestra líneas de dirección, que terminan en manejadores de dirección. El ángulo y el tamaño se determinan por la forma de la curva.
Un Punto de Control situado entre dos segmentos puede ser:
Simétrico |
Los manejadores de dirección apuntan en direcciones opuestas a lo largo de la misma línea y tienen el mismo tamaño. |
|||
Suave |
Los manejadores de dirección apuntan en direcciones opuestas a lo largo de la misma línea, pero no tienen el mismo tamaño. |
|||
Nodo |
Los manejadores de dirección no están en la misma línea. |
|||
|
Puntos de control simétricos |
Puntos de control suaves |
Puntos de control Nodo |
|
Un círculo doble o un cuadrado indican el punto de comienzo del trazado. En un trazado abierto, el punto de comienzo puede ser cualquier extremo del trazado. En un trazado cerrado, el punto de comienzo puede ser en cualquier lugar del trazado.

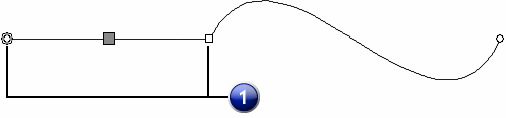

Un segmento recto es seleccionado
1. Puntos de control

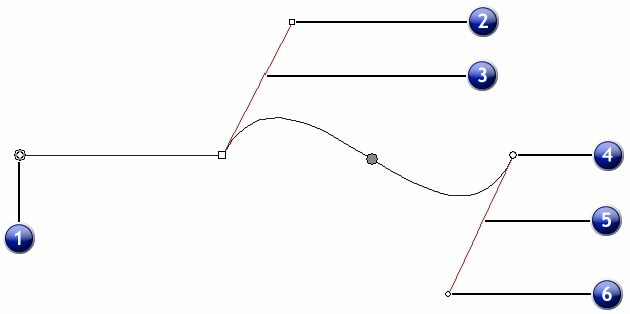

Un segmento curvo es seleccionado
1. Punto de comienzo |
2. Manejador |
3. Línea de dirección 1 |
4. Punto de control |
5. Línea de dirección 2 |
6. Manejador 2 |
